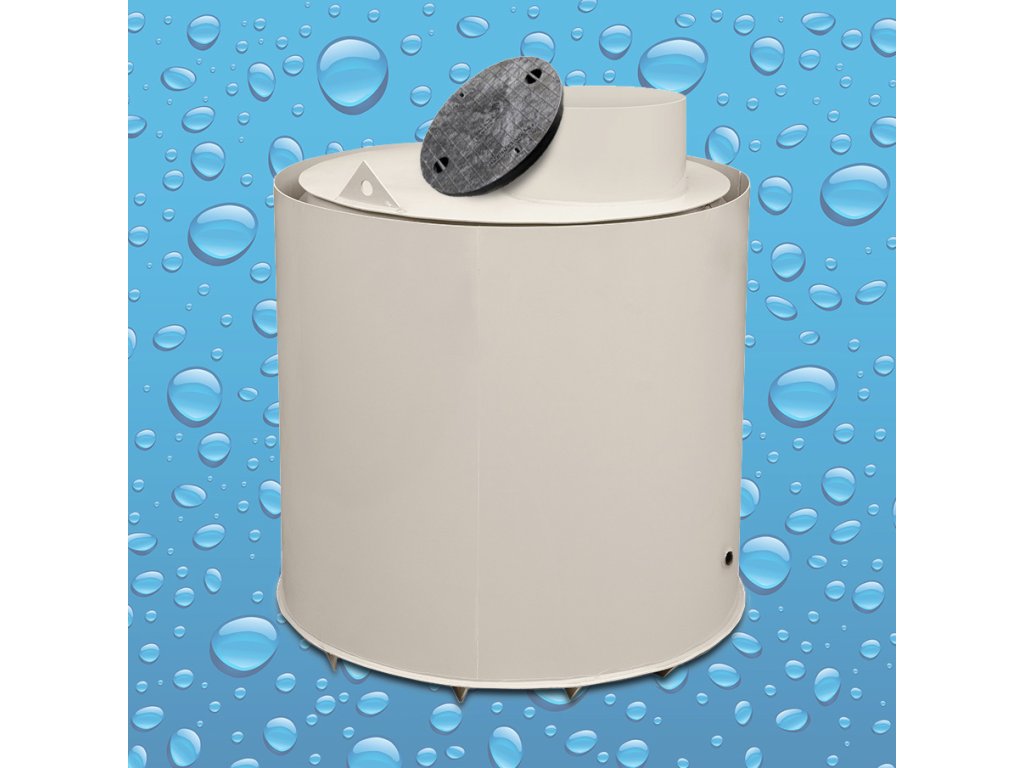

kanalizační šachta dvouplášťová kruhová KŠ – 2 - varianta 3

Využívá se v místech s výskytem vyšší hladiny spodní vody, písku a jílovité půdy.

Je opatřena dvěma plášti, mezi kterými jsou navařena žebra s roxory (jsou součástí nádrže) a prostor mezi nimi se vyplní betonem. Dno nádrže s ukotví do čerstvého betonu. Používáme beton třídy C 16/20 bez kamenné drtě. (viz Montážní návod).

Do vybagrované jámy, ve které se speciálně připraví dno, se následně vylije řídký beton, do kterého se šachta se žebry usadí. Po zatvrdnutí se šachta zevnitř podepře trámky. Rovnoměrně se betonuje mezipláští a zvenčí obsypává zeminou. Betonování obvodu probíhá max. do výšky 50 cm a musí se nechat vždy vytvrdnout, aby se mohlo postupovat dál. Na závěr se na stopu šachty zhotoví betonová deska s armaturou.

Šachta je opatřena revizním komínem (vstup do nádrže) s pochozím poklopem, protiskluzovými nášlapy a vyztužovacími žebry a dvěma plášti. V šachtě je dostatek prostoru pro manipulaci. Přístup do manipulačního prostoru je umožněn komínem (vstupem) o průměru 61 cm a výšce 30 cm.

Technický nákres.

Šachta je vyrobena z kvalitního polypropylenu a je svařena pomocí nejmodernější svařovací techniky, která zaručuje 100% vodotěsnost.

Vzhledem k tomu, že materiál šachty (polypropylen) s klesající teplotou křehne, nedoporučujeme manipulaci při nižších teplotách, než je + 5°C.

ROZMĚRY A TECHNICKÉ SPECIFIKACE:

• typ šachty: KŠ-2
• hmotnost: 100 kg
• vnější průměr: 1200 mm
• vnitřní výška: 1500 mm
• výška revizního komínu: 300 mm
• průměr revizního komínu: 610 mm
• pochozí poklop: ZDARMA
• revizní mezikus se zpětnou klapkou o průměru 160 mm
• nátokové a odtokové potrubí
• protiskluzová stupadla – 3 ks
• materiál: kvalitní polypropylen 1. jakosti

K šachtě obdržíte tuto dokumentaci:

• certifikát typu
• protokol vodotěsnosti
• montážní návod
• údržba a užívání výrobku
• protokol o předání
• záruční list (24 měsíců)

• DOPRAVA ZDARMA
• výhodná cena
• nízká hmotnost výrobku a snadná montáž
• vysoká kvalita
• dlouhá životnost
• zaručená vodotěsnost
• snadná manipulace a usazení
• český výrobek s certifikací
• jednoduchá a rychlá montáž
• POCHOZÍ POKLOP ZDARMA
